Top vanalar için ortak son bağlantılar nelerdir?

Bir bilyalı valf tedarikçisi olarak, bilyalı vanalar için bağlantılar söz konusu olduğunda müşterilerimizin farklı gereksinimlerine ilk elden tanık oldum. Bu bağlantılar, çeşitli uygulamalarda bilyalı vanaların uyumluluğunun, performansının ve kurulum kolaylığının belirlenmesinde çok önemli bir rol oynar. Bu blog yazısında, top vanaları için ortak son bağlantıları inceleyeceğim, özelliklerine ışık tutacağım, avantajlar ve tipik kullanım durumları.

Dişli uç bağlantılar

Dişli uç bağlantıları, bilyalı valf endüstrisindeki en yaygın tiplerden biridir. Basitlik, maliyet etkinliği ve kurulum kolaylığı nedeniyle tercih edilirler. İki ana dişli bağlantı türü vardır: NPT (Ulusal Boru İpliği) ve BSP (İngiliz Standart Boru).

NPT iplikleri Kuzey Amerika'da yaygın olarak kullanılır. Konik ipliklerdir, yani ipliğin uzunluğu boyunca daha geniş veya daha dar hale gelirler. Bu tasarım, erkek ve dişi iplikler birbirine vidalandığında sıkı bir conta sağlar. Konik, sızıntıları önlemeye yardımcı olan bir kama eylemi yaratır. NPT iplikleri, 1/8 inç ila birkaç inç çapında farklı boyutlarda mevcuttur, bu da onları konut sıhhi tesisat, küçük ölçekli endüstriyel süreçler ve HVAC sistemleri dahil olmak üzere çok çeşitli uygulamalar için uygun hale getirir.

BSP iplikleri ise Avrupa ve dünyanın diğer bölgelerinde yaygın olarak kullanılmaktadır. İki alt tip vardır: BSPP (İngiliz Standart Boru Paralel) ve BSPT (İngiliz Standart Boru Konik). BSPP iplikleri paraleldir ve bir conta oluşturmak için genellikle bir conta veya o - halka gerekir. BSPT iplikleri, NPT'ye benzer şekilde koniktir ve bazı durumlarda ek contalar olmadan bir conta oluşturabilir.

Dişli bilyalı vanaların temel el aletlerini kullanarak kurulumu kolaydır. Ayrıca, bakım veya sistem modifikasyonları gibi hızlı sökme ve yeniden montaj gerektiği durumlar için de uygundur. Bununla birlikte, iplikler aşırı koşullar altında zamanla gevşeyebileceğinden, yüksek basınç veya yüksek sıcaklık uygulamaları için uygun olmayabilirler. Örneğin, bizimBronz flanş top vanasıAyrıca, düşük - - orta - basınç sistemlerine daha fazla bütçe - dostça ve kolay - yüklemeye ihtiyaç duyan müşteriler için iş parçacıklı uç bağlantıları da sağlanabilir.

Flanşlı uç bağlantılar

Flanşlı uç bağlantıları, özellikle yüksek basınç ve yüksek sıcaklık sıvıları içeren endüstriyel uygulamalarda yaygın olarak kullanılmaktadır. Bir flanş, çevresinin etrafında delikli düz, dairesel bir disktir. İki flanş birbirine cıvatalanır, aralarında bir conta, sıkı bir sızdırmazlık oluşturmak için.

Kaynak boyun flanşları, flanşlarda kayma ve soket - kaynak flanşları dahil olmak üzere farklı flanş tipleri vardır. Kaynak boyun flanşları en sağlamdır ve kritik uygulamalarda yaygın olarak kullanılır. Yüksek basınçlara ve sıcaklıklara karşı mükemmel güç ve direnç sağlayarak boruya kaynak yapılırlar. Kayma - flanşlara, borunun üzerinden kayarken ve daha sonra yerine kaynak yapılırken takılması daha kolaydır. Soket - kaynak flanşları daha küçük boru boyutları için kullanılır ve ayrıca boruya kaynak yapılır.

Flanşlı bilyalı vanalar çeşitli avantajlar sunar. Güvenli ve güvenilir bir bağlantı sağlarlar, bu da güvenlik ve sızıntı önlemenin kritik olduğu uygulamalar için gereklidir. Valf kolayca çıkarılabilir ve değiştirilebilir, çünkü flanşları basitçe çözebilir. BizimJIS Flanş Top ValfıJapon endüstriyel standartlarını karşılamak için tasarlanmıştır ve çeşitli endüstriyel ortamlarda yüksek kaliteli performans sağlar.

Flanşlı bağlantılar, petrol ve gaz, kimyasal işleme, enerji üretimi ve su arıtma gibi çok çeşitli endüstriler için uygundur. Bu endüstrilerde, yüksek basınç ve yüksek sıcaklık koşulları, strese dayanabilecek ve uzun süreli bir mühür sağlayabilecek bir bağlantı gerektirir.

Popo - Kaynak Uç Bağlantıları

Butt - Kaynak ucu bağlantıları, bilyalı vanayı doğrudan boruya kaynaklamayı içerir. Bu tür bir bağlantı, kesintisiz ve sızıntı - ücretsiz bir eklem sağlar, bu da yüksek bir bütünlük contasının gerekli olduğu uygulamalar için idealdir. Butt - Kaynak bağlantıları, yüksek basınç ve yüksek sıcaklık sistemlerinde ve taşınan sıvının tehlikeli veya aşındırıcı olduğu uygulamalarda yaygın olarak kullanılır.

Popo - kaynak bağlantıları için kaynak işlemi, vasıflı kaynakçılar ve uygun kaynak ekipmanı gerektirir. Valf ve borunun uçları kenarların eğilmesiyle hazırlanır ve daha sonra onlara birleştirmek için bir kaynak yapılır. Bu, aşırı koşullara dayanabilen güçlü ve dayanıklı bir bağlantı oluşturur.

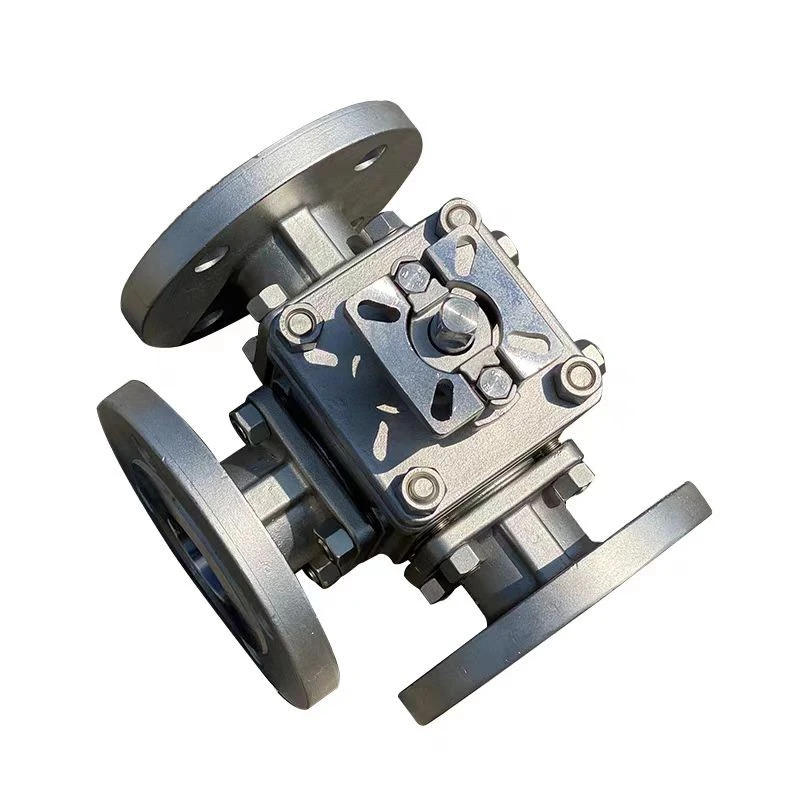

Popo - Kaynak bilyalı vanalar genellikle petrokimya, farmasötik, yiyecek ve içecek gibi endüstrilerde kullanılır. Örneğin, petrokimya endüstrisinde, ham petrol ve rafine ürünlerin taşınması, sızıntıları önleyebilecek ve tüm sistemin güvenliğini sağlayabilecek bir bağlantı gerektirir. BizimKarbon çeliği flanşlı 3 yollu bilyalı valfYüksek performanslı sistemlerde güvenilir bir 3 yol valfine ihtiyaç duyan müşteriler için popo - kaynak uç bağlantıları da sağlanabilir.

Soket - kaynak uç bağlantıları

Soket - kaynak uç bağlantıları popo - kaynak bağlantılarına benzer, ancak valfi doğrudan boru ucuna kaynaklamak yerine, boru valf gövdesindeki bir sokete sokulur. Eklem daha sonra soketin çevresine kaynaklanır.

Soket - Kaynak bağlantıları tipik olarak daha küçük boru boyutları için, genellikle 2 inç çapında kullanılır. Borunun hizalanması ve valf daha az kritik olduğundan, popo - kaynak bağlantılarından daha kolaydır. Soket - Kaynak bilyalı vanalar, alanın sınırlı olduğu uygulamalarda yaygın olarak kullanılır ve kompakt bir bağlantı gereklidir.

Ayrıca ılımlı basınçlarda ve sıcaklıklarda çalışan sistemler için de uygundur. Örneğin, bazı küçük ölçekli kimyasal işleme tesislerinde veya laboratuvar kurulumlarında, soket - kaynak bilyalı vanalar güvenilir ve maliyet etkili bir çözüm sağlayabilir.

Gofret ve pabucu - stil uç bağlantıları

Gofret ve Lug - Stil uç bağlantıları iki flanş arasında kullanılmak üzere tasarlanmıştır. İki boru flanşı arasına bir gofret - stil bilyalı valf takılır ve flanşları bağlayan cıvatalar tarafından yerinde tutulur. Kendi flanşları yoktur, bu da onu daha kompakt ve maliyet etkili bir seçenek haline getirir.

LUG - Stil bilyalı vanalar ise valf gövdesinin dışına dişli ekler (pabuçlar) bulunur. Vanayı her iki taraftaki flanşlara bağlamak için bu pabuçlardan geçirilebilir. LUG - Stil valfleri, valfin bir tarafının diğer tarafı etkilemeden çıkarılması gereken sistemlere monte edilebilir.

Hem gofret hem de lug - stil bilyalı vanalar, su arıtma tesisleri, HVAC sistemleri ve bazı endüstriyel boru ağları gibi valfin kolayca monte edilmesi ve çıkarılması gereken sistemlerde yaygın olarak kullanılır.

Sonuç olarak, bir bilyalı valf için uç bağlantının seçimi, uygulama gereksinimleri, basınç ve sıcaklık derecelendirmeleri, sıvı özellikleri ve kurulum kısıtlamaları dahil olmak üzere çeşitli faktörlere bağlıdır. Bir bilyalı valf tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için farklı uç bağlantılara sahip çok çeşitli bilyalı vanalar sunuyoruz. İster basit bir sıhhi tesisat uygulaması için dişli bir bilyalı vanaya veya yüksek basınçlı bir endüstriyel sistem için flanşlı bir bilyalı vanaya ihtiyacınız olsun, size doğru çözümü sağlayacak uzmanlığa ve ürünlere sahibiz.

Top vanalarımızla ilgileniyorsanız veya son bağlantılar hakkında herhangi bir sorunuz varsa, tedarik ve daha fazla tartışma için bizimle iletişime geçmenizi öneririz. Sistemlerinizdeki en iyi performansı elde etmenize yardımcı olmak için yüksek kaliteli ürünler ve mükemmel müşteri hizmeti sunmaya kararlıyız.

Referanslar

• Valve El Kitabı, Robert W. Daugherty tarafından düzenlendi.
• Endüstriyel Vanalar: Seçim ve Boyutlandırma, Michael Nesbitt.
• ASME B16.5 - Boru flanşları ve flanşlı bağlantı parçaları.
